Módulo Regulador de Voltaje LM2596HV 3A

Este módulo tiene el regulador de voltaje LM2596HV en la parte de potencia, esta versión es de alto voltaje del LM2596. El voltaje de entrada máximo que puede soportar es de 50V (limitado por el voltaje soportado por el condensador de filtro). El disipador de calor externo puede soportar una operación de alta corriente. El terminal de entrada utiliza una configuración de puente rectificador de 4A para introducir voltaje AC, y tiene una entrada DC integrado el cual es usado comunmente para entradas AC y DC. El voltaje de salida puede ser ajustado desde 3.3V a 33V, este voltaje variará segun el rangos de voltaje de entrada.

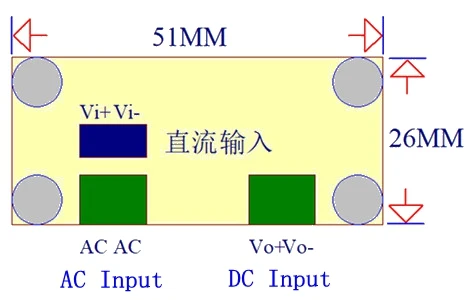

El voltaje de entrada puede ser desde 5VAC-30VAC o 5VDC-50VDC, debido a la amplia fluctuación de voltaje AC, el rango de voltaje AC recomendado tiene un margen reservado. El módulo de alimentación tiene un voltaje de entrada máximo de 50V (limitado por el voltaje del condensador de filtro) y su disipador de calor. El módulo LM2596HV puede darnos una corriente de salida de manera estable de 2.2A durante mucho tiempo y puede funcionar a una corriente máxima de 3A durante un corto tiempo. Tanto la parte frontal como la posterior tiene la serigrafía indicando la nomeclatura referencial de los terminales, por favor, identifique cada uno cuidadosamente y conectalo correctamente para evitar daños.

Características
